| 名称 | 型号 | 其它 |
| 标准UDI码（普通赋码）检测·剔除一体化平台 | SQ-PT01-400 | 含：①智能分页，②重张检测，③负压吸附，④视觉检测，⑤自动剔除，⑥自动收集，⑦其余标准配置， 具体参数见附件A方案 |
| 高端UDI码（普通赋码）检测·剔除一体化平台 | SQ-PT02-400 | 含智能分页、重张检测、负压吸附、高速视觉检测、高速剔除、自动收集，全包围柜体设计、高速版，其余标准配置， 具体参数见附件B方案 |
| 标准UDI码（UV赋码）检测·剔除一体化平台 | SQ-PT01-400UV | 含智能分页、重张检测、电晕（电晕机自备）、负压吸附、视觉检测、自动剔除、固化（固化灯自备）自动收集，其余标准配置， 具体参数见附件C方案 |
| 高端UDI码（UV赋码）检测·剔除一体化平台 | SQ-PT02-400UV | 含智能分页、重张检测、电晕（电晕机自备）、负压吸附、高速视觉检测、高速剔除、固化（固化灯自备）自动收集，全包围柜体设计、高速版，其余标准配置， 具体参数见附件D方案 |
| 自动纠偏 | —— | 根据需求，喷印精度±1mm内，需要纠偏系统，可能需要 |
| 双剔除系统 | —— | 根据产品不同要求，兼容厚而大的纸盒和软小的塑料包装袋情况，可能需要 |
A方案：
1、设备技术参数
电源：220VAC
功率：2.0KW（含风机）；
重量：250KG
外形尺寸：见附图
适用产品：普通纸盒、卡片、标签、塑料包装袋、说明书
适用产品规格：长（60-300）*宽（50-400）*厚度（0.05-3）mm
输送线速度：0-70m/min
控制方式：双变频调速/双直流无刷调速
分页方式：摩擦式分页机，下出料
重张检测精度：0.1mm
一次放料高度：根据不同产品特性100-300mm高度
剔除方式：“翻板剔除”或者“下推式”、“气吹式”三选一
纠偏精度：0.1-0.5mm根据产品而定（选配）
视觉系统：采用DASAL相机，软件系统集成三沁公司研发提供

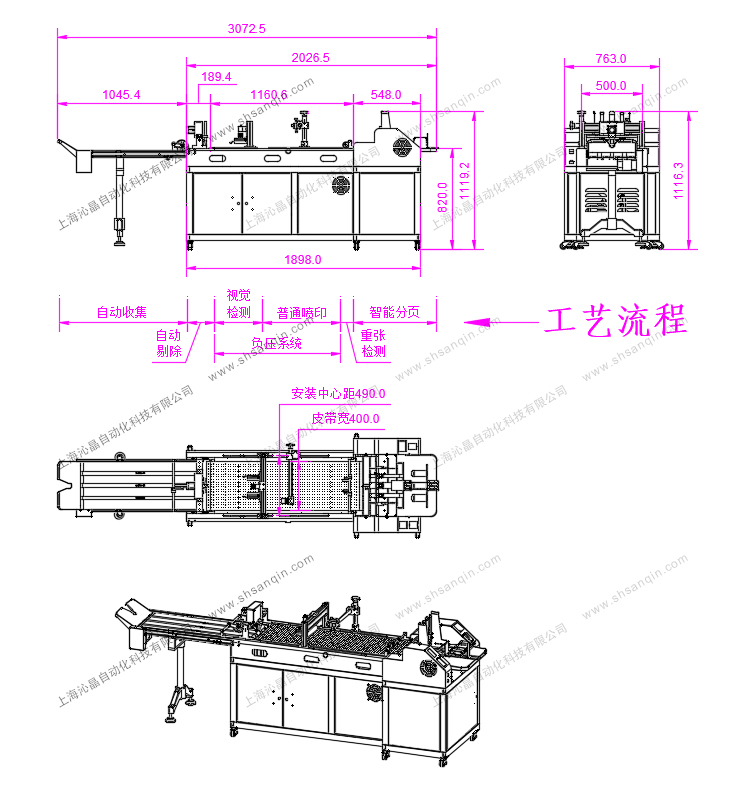

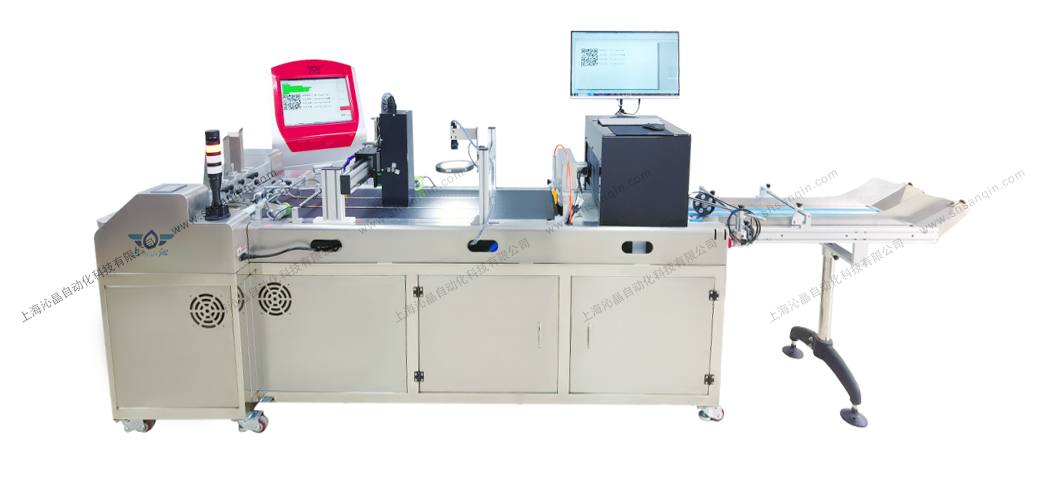

2、参考设备图
| 额定功率（kw） | 参考相关设备 | |
| 尺寸（L*W*H） | 参考相关设备） | |
| 噪音（分贝） | 50-65dB | |
| 重量（吨） | 参考相关设备 | |
| 项目 | 名称 | 规格与厂家 |
| 设备配置 | 直流无刷电机 | 斯泰普 |
| 直流调速器 | 斯泰普 | |
| 变频电机 | DDK/台邦 | |
| 调速器及调速电机 | DDK | |
| PLC | 松下 | |
| 触摸屏 | 显控 | |
| 伺服系统 | 禾川 | |
| 重叠检测系统 | 上海三沁 | |
| 自动剔除系统 | 上海三沁 | |
| 视觉检测系统 | 进口品牌 | |
| 变频器 | 台安 | |
| 传感器 | 松下 | |
| 低压电气开关 | 正德，施耐德 | |
| 分页皮带 | 上海三沁 | |
| 风机 | 全风/雨田 | |
| 轴承 | 皮尔轴承 | |
1， 分页形式采用模组化“静摩擦式”分页原理，方便更换“分离头” 模块来适应各种材质包装制品；专属专用使分页效果更佳。
2， 摩擦力采用千分尺精确调整，无需专门培训即可操控自如。
3， 两侧采用非“悬臂式”墙板设计，足够刚性来保证分页稳定性能，重张概率低，重张检测系统可靠性强,高速稳定自如。
4， 分页系统摈弃传统单“固定式摩擦”方式，标准机改由3条摩擦带构成，结合我司新发明专利的“静摩擦”分页原理的“分离头”模块或者多条分页摩擦带的布置形式；可以最大程度适合各种尺寸、各种材质、厚薄不均以及带封口拉链包装袋，且不易对产品表面造成划伤。
5， 因其材料选用足，“流线型”设计，外形更具质感，其高速稳定性得到充分保障。
6， 采用双直流电机调速，输出足够扭力来保障输送线运行平稳，即不管低速或者高速都可以保障运行匀速，确保后续工艺顺利进行；平顺、噪音和功耗均低。
7， 采用的摩擦带是超耐摩擦带不易掉渣（粉），有足够的抗氧化性能和耐酸耐高温性能，所以使用寿命持久且不会污染到包装产品，不易对产品表面造成划伤，适应产品能力强，真正可以达到食品级要求。
8， 真正配套高压、低压双负压吸附系统，确保产品传送过程平整、不偏移，走料位置更准确；
9， 采用双电机，分页与输送系统独立调速，方便调机且有利于分离各种尺寸产品，可以最高效率持续运行。
10， 配套视觉系统为意大利原装进口而非国内组装，保证系统稳定性，不误判，不错剔除！软件由我司研发，通过大量实际用户测试，稳定性高！
11， 成熟的系统控制，多项发明专利体现，无论分页精度和准确度、剔除、重叠检测都是业界领先水平，保障整个设备运行平稳，方便与上位机连接通畅！
12， 多种可选功能模块：“重张检测系统”、“自动纠偏系统”、“自动剔除系统、“静电消除系统”、“视觉检测系统”等各种功能模块可以满足各种用户需求。
13， 全敞开式模块化分页系统设计，可以方便实现“一机多通道”和“一机安装多台喷码系统”成倍提高产能，最大限度节约人工；根据不同产品特点方便更换各种分页模块，走料更平顺，调机更简单。
14， 采用“流水线”形式设计，方便加装各种“喷码系统”或者“视觉检测系统”、“贴标系统”等，实现模块化、可集成度高，解决了各种工艺分散不同机型完成的弊端，节约人工成本和厂房面积问题。
15， 喷印平台“九段式”经典设计；分页、重检、纠偏、电晕、喷印、视觉、剔除、固化（耐高温输送）、收集；彼此独立而又统一控制，超高性价比机型，UV喷印不二之选知名业内人士都知道。
四、备注说明
1， 本说明文件为设备开发期总结的数据，只作为参考！不代表最终交货标准和验收依据。（根据客户要求，产品特性来）
2， 本设备目前为改进升级阶段，可能外观、性能指标会不定期更新和优化，恕不另行通知；若有疑问欢迎随时来电咨询！
3， 对于特别塑料包装袋（多层、带强静电、超薄、超软等“三超”包装袋）以及超厚、结构异型包装盒等，建议先测试为佳，寻求最佳交货效果。
4， 该设备采用模板化设计；尤其是分页系统部分，有大约20多套 “分离头（分页模块）”以适合各种不同产品，更换非常简便。
5， 本方案针对医疗器械行业追溯码赋码专门开发，请勿一概而论，具体请电话咨询。
